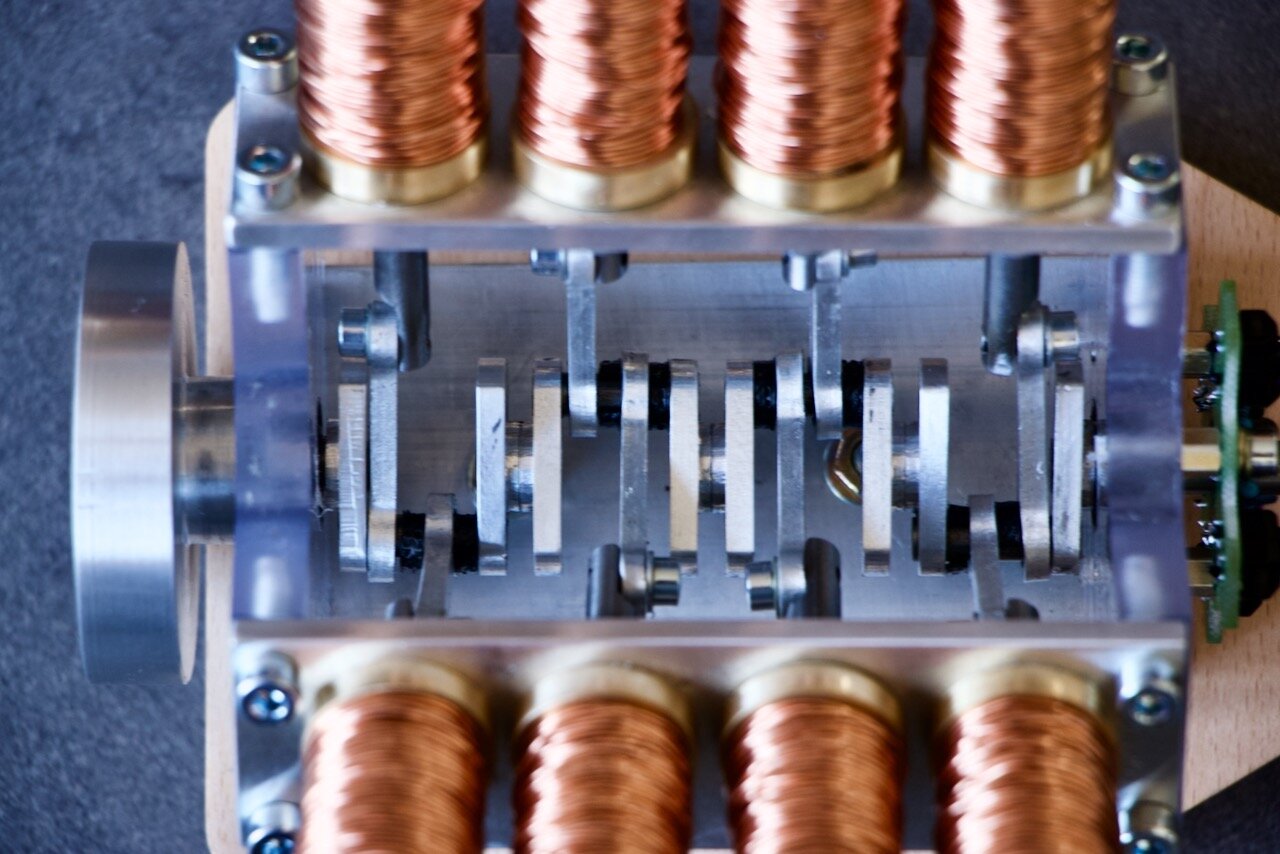

Eerder heb ik al eens een 1 cilinder solenoid motor, en een V4 solenoid motor gemaakt. Die waren erg gaaf geworden, maar het kon nu beter. In de video van vandaag maak ik een V8 solenoid motor. Om hem te verbeteren ten opzichte van de vorige heb ik niet alleen meer cilinders maar ga ik hem met infrarood schakelen en ga ik de krukas op de cnc frees maken.
Ik heb de cnc frees pas net en heb er dus nog maar heel weinig ervaring mee. Zodoende besloot ik te beginnen met het lastigste deel: het frezen van de krukas delen. Voor de zekerheid heb ik een cnc programma gemaakt die erg rustig aan deed om zo de grootste kans van slagen te hebben. Dit werkte! Maar maakte wel dat het bijna een dag duurde om de delen te frezen. Nu ik weet dat dit werkt kan ik vanaf hier kijken waar ik het kan optimaliseren en sneller kan laten gaan.
Na de krukas deeltjes heb ik ook de voor & achterkant en de drijfstangen gefreesd. Dat laatste ging iets minder rustig en koste mij alsnog een frees..
Bij de V4 solenoid die ik gemaakt heb schakelde ik de spoelen aan en uit door middel van sleepcontacten aan het einde van de as. Dit was een mooie en simpele oplossing, maar de stand van de contacten komt erg nauw. Dit keer heb ik een printplaat gemaakt met daarop infrarood sensoren (TCRT5000) op de as zit een vlaggetje, als het vlaggetje langs de sensor komt schakelen er twee spoelen aan.
Een andere grote verandering ten opzichte van de V4 is dat ik de spoelen nu van messing heb gemaakt in plaats van kunststof. Hier heb ik verder niet bij stil gestaan maar later bleek dat in bijna elke spoel de draad wel ergens contact maakte met het messing en ik dus kortsluiting had over mijn spoelen. Dit was even een leermomentje, maar nadat ik de spoelen opnieuw gewikkeld had met wat tape er tussen deed hij het helemaal goed.
Specs:
Voltage: 12V
Koperdraad diameter: 0,4 mm
Geschatte lengte per spoel: 40 meter
Spool weerstand: 5 ohm
Max rpm gemeten: 1000RPM
Als je er zelf een wil maken kan je het model downloaden. Ik vraag hier een paar euro voor om de kosten van de videos en de projecten er uit te halen.
